XIX. Přizpůsobit obrazovky a variometr

S Evolution můžete neomezeně přizpůsobit zvuk variometru a zobrazení obrazovek.

Chcete-li nakonfigurovat své obrazovky (dostupné ve videu https://www.youtube.com/watch?v=D3lfZWiS13M) :

1) Přejděte na tuto stránku: https://www.syride.com/fr/ssctool/Evo_v2

2) Nakonfigurujte své obrazovky výběrem: písma, velikosti, pozice a požadované jednotky. K tomu jednoduše přetáhněte informace, které chcete zobrazit na letových obrazovkách (viz seznam položek na konci této sekce).

3) Stáhněte konfigurační soubor do počítače.

4) Zapněte a připojte svůj Evo do USB portu počítače (nebo přes Bluetooth k telefonu).

5) V softwaru Syride Link klikněte na ikonu „ Odeslat soubor ».

6) Vyberte konfigurační soubor, který jste si dříve stáhli.

Neváhejte sdílet nebo vytvořit knihovnu konfigurací podle vašich potřeb.

Konfigurace varia funguje na stejném principu. Vysvětlující video je zde: https://www.youtube.com/watch?v=3w4dxw3T_Vk

Více informací o položkách konfigurátoru obrazovky: ⚠️ Důležitá poznámka: „NO GPS“ u položky znamená, že čeká na příjem GPS signálu pro zobrazení informace):

Výška GPS : je získána díky GPS signálu. Je to vzdálenost, která vás dělí od průměrné hladiny moře. Je to relativně spolehlivá výška, ale může být velmi nepřesná při špatném příjmu GPS signálu (rušení související s rádiem, vysílači nebo jinými přístroji…). Používá se čím dál méně jako referenční hodnota pro paragliding, Mezinárodní aeronautická federace doporučuje používat tlakem odvozenou výšku (QNH, viz níže).

Výška QNE : je to výška s odkazem na standardní tlak (1013,25 hPa). Hovoříme tehdy o letové hladině. Ve Francii se toto výškové nastavení uplatňuje jakmile překročíte 3000 ft nad mořem nebo nad zemí, jakmile překročíte přechodovou výšku (nazývanou TA) nebo pokud se nacházíte v prostoru označeném jako Flight Level (FL). Tato informace se zřídka používá při „klasickém“ paraglidingovém letu, kromě snahy vyhnout se vstupu do prostoru označeného FL.

Výška QNH (doporučeno): tato výška nejprve používá GPS signál, dokud není vertikální přesnost menší než +/- 5 m. Poté používá okolní tlak k výpočtu vaší výšky. Pokud zvednete přístroj o metr rukou, výška se zvýší o jeden metr (což u GPS výšky nemusí být nutně pravda). Tato výška je velmi přesná, ale může se stát méně spolehlivou, pokud létáte dlouho nebo urazíte velkou vzdálenost.

Vario : je to vaše vertikální rychlost (stoupání nebo klesání). Vyhlazení varia je možné změnou parametru filtrování při konfiguraci obrazovek. 5 sekund filtrování znamená, že zobrazované vario bude průměrem vari z posledních 5 sekund. Každé vario může mít jiné filtrování.

Historie výšky : je to graf znázorňující vaši QNH výšku za poslední 2 minuty. Jsou zobrazeny: max výška / min výška / křivka výšky a reliéf (světle šedě).

Historie varia : je to graf znázorňující vaše vario za poslední 2 minuty. Jsou zobrazeny: max vario / min vario / křivka varia.

Dynamický graf varia : je to sloupcový graf znázorňující vaše okamžité vario. Přizpůsobuje se podmínkám dne. Maximum grafu začíná na +1 m/s a jakmile získáte větší rychlost stoupání nebo klesání, upraví svoji škálu.

Gmetr : g je počáteční písmeno slova „gravitace“. Je to jednotka zrychlení, která přibližně odpovídá zrychlení zemské tíže. Pokud váš Syride ukazuje 2 g, budete mít pocit, že vážíte dvakrát tolik.

Zisk od vzletu : je to vertikální vzdálenost, která vás dělí od vašeho místa vzletu. Pozitivní zisk znamená, že jste nad vzletem a naopak.

Lineární vzdálenost od vzletu : je to horizontální vzdálenost v přímce, která vás dělí od místa vzletu.

Kumulovaná vzdálenost od vzletu : je to vzdálenost, kterou jste nashromáždili od vzletu. Odpovídá délce vaší GPS stopy, pokud by se rozvinula a změřila.

Kurz k vzletu : je to kurz, kterým se musíte vydat, abyste se co nejrychleji vrátili k vašemu místu vzletu. Může být užitečný u paramotoru, abyste co nejrychleji našli své výchozí místo.

Atmosférický tlak : je to atmosférický tlak v hectopascalech (nebo milibarech) zaznamenaný tlakovým senzorem.

Okamžitý poloměr klouzání : označeno „GRI“ pro „Glide Ratio Instant“, udává plané vašeho křídla vůči zemi: GRI = rychlost k zemi / vario. Přívětrný vítr zvýší vaši kluznost a naopak.

Ukazatel kurzu : je to směr, kterým je váš přístroj (a tedy vaše křídlo) orientován. Je to úhel ve stupních od 0 do 360° udávaný magnetickým kompasem přístroje.

Trasa : je to směr sledovaný po zemi. Je to úhel ve stupních od 0 do 360° udávaný GPS přístroje. Bez větru jsou kurz a trasa shodné.

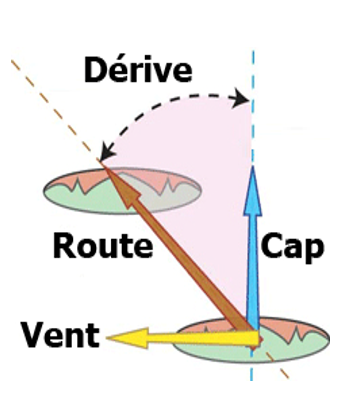

Úhel driftu : je to úhel mezi směrem trasy a směrem kurzu. Nulový úhel driftu znamená, že není žádný vítr. Čím větší je váš úhel driftu, tím silnější boční vítr.

Teplota : je to teplota měřená přístrojem. Bez relativního větru může být tato teplota vyšší než venkovní teplota kvůli zahřívání elektronických součástí.

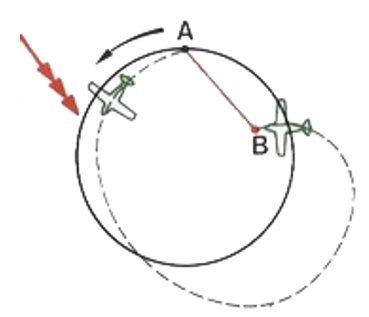

Grafická info o větru : pro získání rychlosti a směru větru musíte provést úplný obrat s konstantním náklonem alespoň 8 sekund v klidné atmosféře. Přístroj vypočítá vaši drift a odhadne rychlost a směr větru.

Když je šipka indikátoru nahoru s číslem „10“ uvnitř, znamená to, že máte 10 km/h zadního větru. Naopak, pokud je šipka dolů, vítr fouká proti směru.

Směr větru : je to odkud vítr přichází pomocí světových stran: N (sever), NW, W (západ), SW, S (jih), SE, E (východ) a NE.

Výška nad zemí : je to vzdálenost, která vás dělí od země. Tato informace v reálném čase odečítá nadmořskou výšku terénu (uloženou v paměti přístroje) od vaší aktuální tlakové výšky (QNH).

Resetovatelná kumulovaná vzdálenost : tato položka zobrazuje kumulovanou vzdálenost v letu s vaším přístrojem. Lze ji resetovat kliknutím na položku (zobrazí se potvrzovací hláška). Je uložena i po vypnutí přístroje.

GPS souřadnice : je to vaše aktuální pozice. Kliknutím na položku je možné zobrazit 3 nejpoužívanější formáty souřadnic.

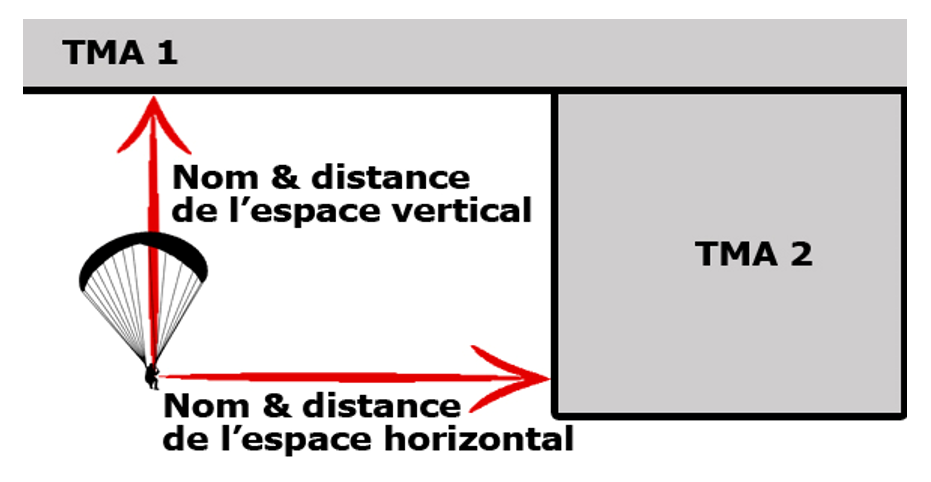

Vzdušný prostor : obrázek níže ukazuje různé položky umisťující vás vzhledem k vzdušnému prostoru. Referenční výška pro výpočty vzdálenosti je založena na vaší tlakové výšce (QNH).

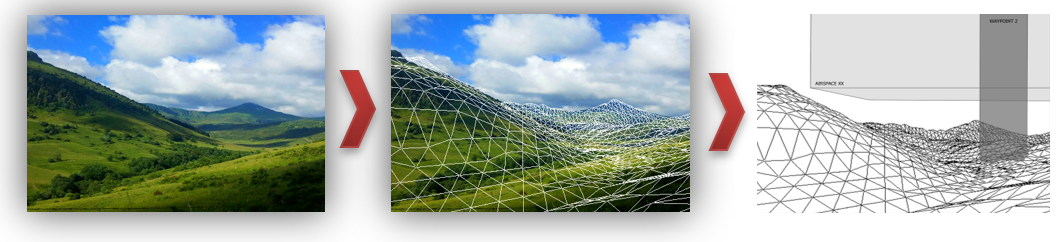

Rozšířená realita : rozšířená realita zobrazuje v 3D reliéf, značky a vzdušné prostory před vámi.

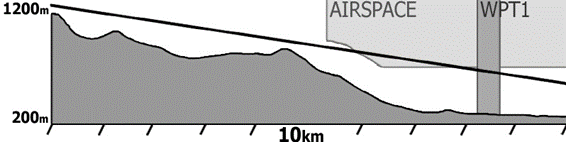

Asistent přechodu : je to řez směru sledované trasy po zemi (který se může lišit od vašeho kurzu v závislosti na větru). Najdete tam reliéf, značky a vzdušné prostory. Horizontální měřítko je možné upravit během letu.

Shrnutí trasy : je to souhrn vašeho navigačního kurzu. Můžete rychle zjistit, kde se nacházíte ve své navigaci nebo ve svém kole soutěže.

Jádro termiky : cílem je rychle identifikovat nejsilněji stoupající oblast kolem vaší pozice. Jakmile zaznamenáte pozitivní vario, objeví se kolem vaší středové pozice stopa. Čím tmavší je, tím vyšší je vario. Kruh automaticky označí centrum nejvyššího zaznamenaného varia. Kliknutí na položku změní úroveň přiblížení.

Informace o WP (waypointu) : ultimátní nástroj pro sledování navigační trasy a dosažení dalšího bodu v optimálním čase. Jakmile je trasa nahraná, získáte na této položce: jméno další značky, vzdálenost k ní, trasu k tomu, jak tangenciálně projet rádius značky a vaši aktuální trasu. Na příkladu vpravo se další značka jmenuje „WPT10“, nachází se 3021 m od vaší pozice, musíte vzít kurz 003° doleva, protože momentálně letíte na 042°. Graf vám pomůže získat správný směr. Černá šipka ukazuje trasu pro tangenciální průlet značky (optimalizovaná trasa) a bílá šipka pro směr do středu značky.

Plné informace o waypointu provedou 360° a navíc ukážou: dlouhý název značky a potřebnou kluznost k dosažení optimalizovaného bodu.

Výška nad zemí v místě další značky : je to výška, kterou budete mít pod nohama při příletu na optimalizovaný bod další značky. Je založena na skutečné výšce terénu optimalizovaného bodu, nikoli na výšce středu značky. Tato položka je užitečná například v soutěži pro vyhodnocení rezervy, kterou budete mít při příletu na značku nebo do cíle.

Čas a hodina do další značky / cíle : je to čas, který potřebujete k dosažení značky v optimalizovaném bodě. Tento čas je vypočten na základě vaší rychlosti po zemi a vzdálenosti k tomuto bodu. Stejně tak je možné zjistit čas, kdy byste měli značku dosáhnout.

Čas soutěže : je to čas, který uplynul od začátku soutěžního kola. Pokud jde o závod do cíle, čas začíná v čase startu. Pokud jde o minimální čas, čas začne při průchodu SSS. Pokud znovu projedete SSS (před průletem následující značky), čas se znovu nastaví na 0. V takovém případě zůstává válec SSS viditelný a na mapě bliká, aby symbolizoval možnost jeho opětovného průchodu.

Zbývající čas soutěže : je to čas, který zbývá do konce kola. Závisí na čase, který jste zadali do ESS při zadávání svého kola. Tento čas klesá.

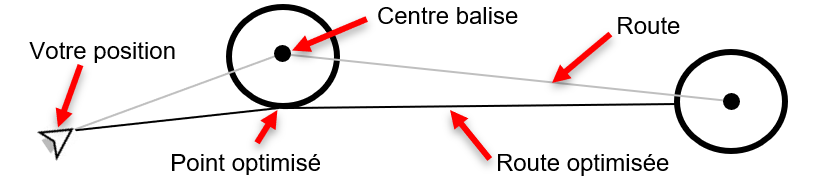

Kluznost k waypointu : označeno „GRW“ pro „Glide Ratio Waypoint“, udává vám klouzavost potřebnou k dosažení optimalizovaného bodu (viz níže) další značky. Výška použitá pro výpočet kluznosti je výškopis v tomto bodě a nikoli výška středu značky.

Kluznost k cíli : označeno „GRG“ pro „Glide Ratio Goal“, udává vám kluzavost potřebnou k dosažení cíle (přechodem optimalizovaných bodů předchozích značek, je-li to nutné). Pozor, vítr může zhoršit vaši kluznost vůči zemi a zabránit vám dorazit do cíle ve požadované výšce.

Možnosti kreslení : tyto položky umožňují přidat volný text i geometrické tvary na vaše obrazovky.

Meteo značka : pomocí této položky zobrazíte meteorologická měření v reálném čase. Pro získání těchto informací musíte být buď na WIFI síti s přístupem na internet, nebo připojeni přes Bluetooth k telefonu. Váš telefon musí být také v síti, aby mohl stáhnout data.

Jakmile jsou data dostupná, obdržíte podle dostupnosti dat: název stanice, datum aktualizace, směr větru, minimální, průměrnou a maximální rychlost větru. Při konfiguraci obrazovky můžete požádat Evolution, aby zobrazil nejbližší stanici vaší pozice nebo ji vybrat ze seznamu.

Mapa : na mapě se podle úrovně přiblížení a zvolených parametrů zobrazí: reliéf, silnice, názvy hlavních měst (více než milion měst v paměti), ohraničení vzdušných prostorů, vaše pozice, historie vaší GPS stopy, pozice vzletových míst ze Syride databáze, nahraná navigační trasa (včetně značek, jejich poloměrů a optimalizované trasy)… V přístroji můžete mít několik map s různými parametry!

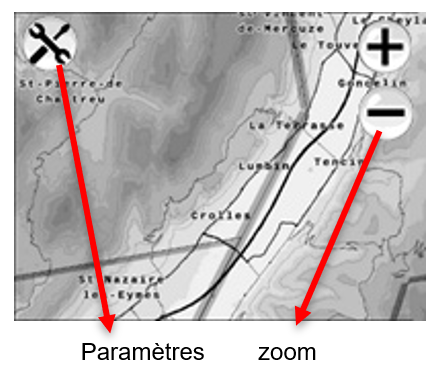

Kliknutím na ikonu „Nastavení" mapy se zobrazí nabídka: Zde jsou dostupné vrstvy:

• Volba orientace mapy buď kurzem nahoru nebo severem nahoru

• Zobrazení topografie

• Zobrazení silniční mapy

• Zobrazení názvů měst

• Zobrazení ohraničení leteckých zón

• Zobrazení vrstevnic (pouze při vysokých úrovních přiblížení)

• Zobrazení mapy termik (bílý kruh). Databáze pochází ze stránky https://thermal.kk7.ch/ . Váš Evo bere v úvahu datum a čas pro zobrazení nejpravděpodobnějších termik.

• Zobrazení názvů vrcholů kolem vaší pozice

• Zobrazení asistenta pro provádění FAI trojúhelníků

• Zobrazení historie vaší stopy

• Zobrazení aktuálně načtené navigační trasy

Strana 2:

• Zobrazení značek uložených v paměti vašeho přístroje.

• Zobrazení vašeho cílového bodu s vaší aktuální kluzností.

• Aktivace automatického přiblížení (nastane, když se přiblížíte k značce nebo k letecké zóně).

• Zobrazení pilotů (nebo výběr pilotů) živě na mapě (více podrobností zde)

• Zobrazení vysokonapěťových vedení

• Zobrazení zavěšených kabelů

• Zobrazení letišť (s dráhami a pojížděcími cestami)

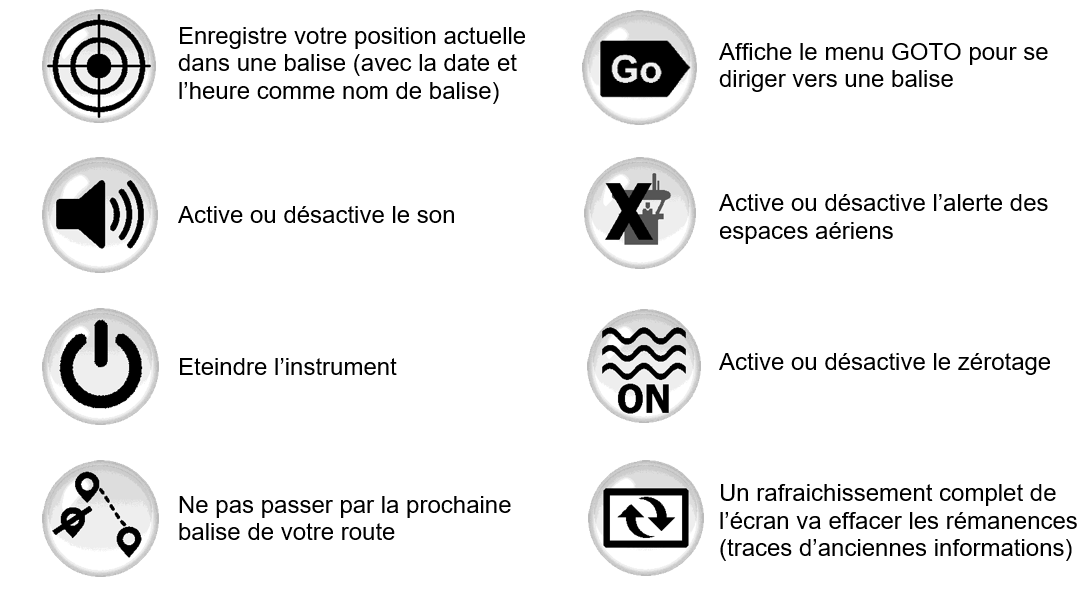

Tlačítka : získejte zkratky přidáním přímo akčních tlačítek na vaše letové obrazovky! Zde je několik příkladů:

Použít automatické přepínání obrazovek : aby se zabránilo manipulaci s přístrojem během letu, je možné zobrazit požadovanou obrazovku podle situace. Toto nastavení se provádí při konfiguraci obrazovek online:

Letecká zóna : zobrazuje se, pokud jste v letecké zóně nebo v předvarovné zóně.

Termika : pokud přístroj detekuje, že kroužíte a průměr vašho varia se zvyšuje.

Přechod : pokud nesplňujete kritéria termiky, zobrazí se výchozí obrazovka.

Přiblížení k značce : když se přiblížíte na méně než 200 metrů k další značce.

Poznámka:

• aby se zabránilo nechtěným přepnutím, po ruční změně stránky je automatická změna blokována po 2 minuty.

• je možné vypnout automatické přepínání obrazovek během letu pomocí příslušného tlačítka. Pokud jde o změnu související s leteckou zónou, lze také deaktivovat aktuální leteckou zónu.
